使用(yòng)目的(de)

實用(yòng)等級

合成橡膠

提高(gāo)拉伸強度、撕裂強度、 耐磨損性和(hé)電氣絕緣性能。

QS-102,CP-103,QS-20,QS-30,QS-30C
DM-10,DM-10C

矽橡膠

提高(gāo)拉伸強度、撕裂強度、耐磨損性和(hé)電氣絕緣性能

QS-10,QS-102,CP-102,QS-30,QS-30C
DM-10,DM-10C,HM-30C

矽橡膠

增稠劑、觸變劑，提高(gāo)補強性和(hé)粘結強度

QS-10,QS-10LS,QS-102,CP-102,QS-20,
MT-10, MT-10C,DM-10

不飽和(hé)聚酯

增稠劑、觸變劑

QS-102,QS-20,QS-20LS,QS-30
HM-20L,PM-20L

塗料

增稠劑、觸變劑、消光(guāng)劑，防止顔料沉澱，防腐蝕

QS-10,QS-102,QS-20,QS-30,QS-40
MT-10,DM-10,HM-20L,PM-20L

印刷油墨

防止沉澱，作爲增稠劑，賦予複制性、著(zhe)色性和(hé)耐水(shuǐ)性

QS-102,QS-20,QS-30,QS-40,
MT-10

膠粘劑

增稠劑、提高(gāo)粘結強度，防止沉澱

QS-102,QS-20,QS-20LS,QS-30,
MT-10,DM-10,HM-20L,PM-20L

噴墨打印紙（高(gāo)光(guāng)紙）

防止滲洇，提高(gāo)油墨吸收性

QS-09,QS-10,QS-102,QS-30

化(huà)學品

流動性助劑，防止帶電，控制吸濕，
防止固結，防止結塊

QS-102,QS-20
MT-10,DM-30,KS-20SC

抛光(guāng)劑、研磨劑（CMP）

磨粒

QS-09,QS-10,QS-102

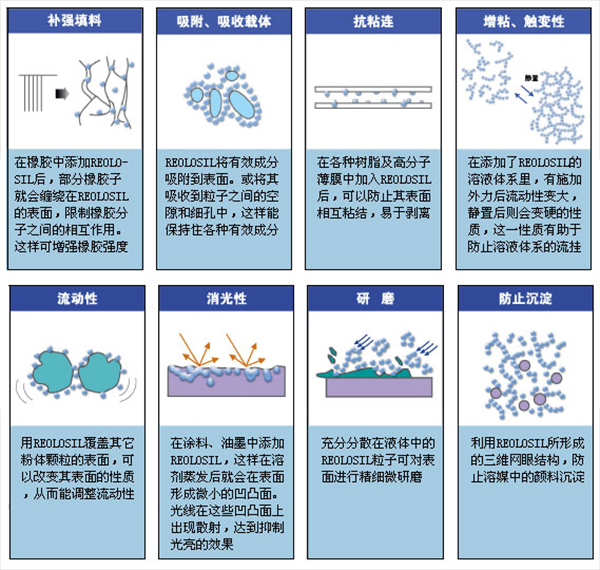

增稠·觸變效果

将REOLOSIL添加、分(fēn)散到液狀樹脂（不飽和(hé)聚酯、環氧樹脂、聚氨酯樹脂等）中，就可(kě)以利用(yòng)REOLOSIL表面的(de)相互作用(yòng)形成交聯結構，産生增稠、觸變效果。能夠控制樹脂産品的(de)流變特性。

補強效果

将REOLOSIL作爲補強填料，添加到以矽橡膠爲代表的(de)彈性體中，就可(kě)以增加強度（撕裂、拉伸等），最大(dà)限度地發揮這(zhè)些橡膠的(de)性能。另外，采用(yòng)比表面積大(dà)的(de)REOLOSIL，還(hái)可(kě)以生産高(gāo)透明(míng)度的(de)橡膠。

增加分(fēn)散性·防止沉澱

将REOLOSIL添加到含有顔料等的(de)溶液中，可(kě)以增加分(fēn)散性、防止沉澱的(de)效果。

防止固結·改善流動性

在粉未産品中添加REOLOSIL後，利用(yòng)其“滾珠軸承”的(de)效果，可(kě)以起到防止結塊、改善流動性的(de)效果。

抗粘連性

作爲開口劑，在透明(míng)薄膜中添加REOLOSIL後，可(kě)以防止其結塊，而不影(yǐng)響薄膜的(de)性能。

吸附性

REOLOSIL具有高(gāo)比表面積，對(duì)幾乎所有的(de)化(huà)學物(wù)質呈惰性（堿、氫氟酸除外），利用(yòng)這(zhè)一特性，可(kě)以用(yòng)作活性物(wù)質的(de)吸附載體。

絕緣和(hé)隔熱(rè)性

REOLOSIL是絕緣體，添加REOLOSIL可(kě)以提高(gāo)産品的(de)絕緣性能。同時(shí)因爲它又是一種超微細粒子的(de)集合體，所以氣孔率很高(gāo)，可(kě)以提高(gāo)産品的(de)隔熱(rè)性能。

調整電荷

疏水(shuǐ)性等級REOLOSIL可(kě)以調整粉體的(de)電荷，發揮其功能。

研磨作用(yòng)

半導體制造工序中，常用(yòng)CMP懸浮液來(lái)提高(gāo)矽晶片的(de)平整度，可(kě)以将REOLOSIL添加到該懸浮液中，作爲磨粒作用(yòng)。

等級名

MT-10
MT-10C

DM-10
DM-10C

DM-30

DM-30S

KS-20SC

HM-20L

HM-30S

PM-20
PM-20L

外觀

白色微細粉末

BET比表面積（m² / g)

120±20

120±20

230±20

230±20

160±20

150±20

200±20

100±20

平均一次粒子直徑（nm)

15

15

7

7

12

12

7

14

含炭量（%）

0.9

0.9

1.7

2.2

2.0

2.5

3.5

5.5

M值（voL%)¹⁾

47

48

47

52

55

64

64

65

容積密度（g / L)

50
100

50
100

50

50

100

40

50

50
40

水(shuǐ)分(fēn)（幹燥減量法、%）

＜0.5

＜0.5

＜0.5

＜0.5

＜0.5

＜0.5

＜0.5

＜0.5

PH（4%研磨膏）^2）

4.8

4.8

4.5

4.5

5.1

6.0

6.6

5.2

Cl(ppm)

＜100

＜100

＜100

＜100

--

--

--

--

Fe(ppm)

＜20

＜20

＜20

＜20

＜20

＜20

＜20

＜20

Al(ppm)

等級名

MT-10
MT-10C

DM-10
DM-10C

DM-30

DM-30S

KS-20SC

HM-20L

HM-30S

PM-20
PM-20L

等級名

QS-09

QS-10
QS-10LS

QS-102

CP-102

QS-20
QS-20LS

QS-30

QS-30C

QS-40

外觀

BET比表面積（m² / g)

90±20

140±20

200±20

200±20

220±20

300±30

300±30

380±30

平均一次粒子直徑（nm)

22

15

12

12

12

7

7

7

堆積密度（g / L)

50

50
40

50

100

50
40

50

100

50

水(shuǐ)分(fēn)（幹燥減量法、%）

＜1.0

＜1.5

＜1.5

＜1.5

＜1.5

＜2.0

＜2.0

＜2.0

PH（4%懸浮液）

4.2

4.2

4.2

4.2

4.2

4.2

4.2

4.2

SiO2(%)

＞99.9

＞99.9

＞99.9

＞99.9

＞99.9

＞99.9

＞99.9

＞99.9

Cl(ppm)

＜50

＜50

＜50

＜50

＜50

＜50

＜50

＜50

Fe(ppm)

＜20

＜20

＜20

＜20

＜20

＜20

＜20

＜20

Al(ppm)

＜20

＜20

＜20

＜20

＜20

＜20

＜20

＜20

325目粗粒（%）

＜0.01

＜0.01

＜0.01

＜0.01

＜0.01

＜0.01

＜0.01

＜0.01

紙袋包裝重量（Kg)

10

10

10

15

10

10

15

10

高(gāo)純度

REOLOSIL采用(yòng)高(gāo)度精制的(de)原料，并通(tōng)過嚴密的(de)工序管理(lǐ)進行生産。爲此REOLOSIL是一種雜(zá)質極少的(de)二氧化(huà)矽。

高(gāo)分(fēn)散性

REOLOSIL是通(tōng)過高(gāo)溫水(shuǐ)解反應制造的(de)微粒子，帶有蓬松的(de)凝集現象。賦予适當的(de)分(fēn)散力就可(kě)以使其分(fēn)散爲直徑小于可(kě)見光(guāng)波長(cháng)段（400-760nm）的(de)細小粒子。比表面積大(dà)的(de)REOLOSIL可(kě)用(yòng)于透明(míng)度要求高(gāo)的(de)樹脂和(hé)彈性體。高(gāo)度分(fēn)散的(de)REOLOSIL不會影(yǐng)響樹脂的(de)透明(míng)度。

高(gāo)比表面積

通(tōng)常，氣相二氧化(huà)矽的(de)比表面積爲50-500 m²/g，其一次粒子的(de)直徑爲5-50nm。由于是在氣相中通(tōng)過高(gāo)溫水(shuǐ)解反應制得(de)，所以是一種沒有内部表面積的(de)非晶質(無定形)二氧化(huà)矽。

表面化(huà)學

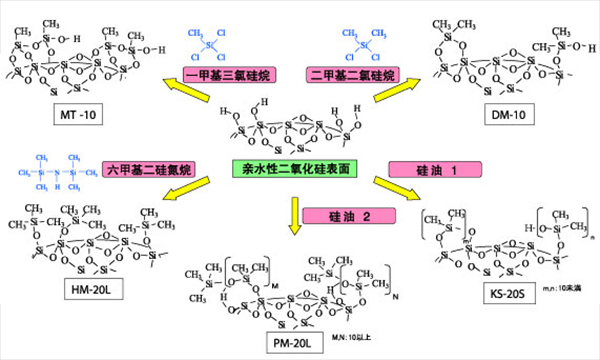

REOLOSIL的(de)表面存在矽醇基（Si-OH基，通(tōng)常在制造後不久爲1.5個(gè)/nm²)。制造後不久的(de)REOLOSIL不含水(shuǐ)分(fēn)，但包裝後會多(duō)少吸收一些大(dà)氣中的(de)水(shuǐ)分(fēn)。将表面矽醇基疏水(shuǐ)處理(lǐ)的(de)疏水(shuǐ)性等級與沒有疏水(shuǐ)處理(lǐ)的(de)親水(shuǐ)性等級相比，吸濕性是其1/10以下(xià)。根據不同的(de)樹脂分(fēn)别使用(yòng)親水(shuǐ)性等級和(hé)疏水(shuǐ)性等級，可(kě)以獲得(de)所需要的(de)粘度和(hé)流變特性。

一般物(wù)性：

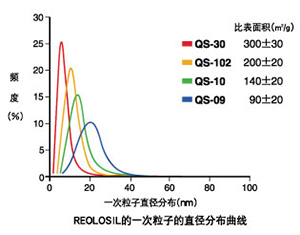

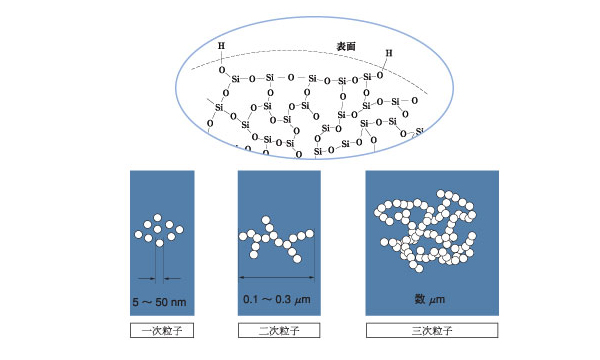

REOLOSIL的(de)一次粒子的(de)直徑爲5-50nm，通(tōng)常以um-mm級蓬松地凝集。從電子顯微鏡測定的(de)二氧化(huà)矽的(de)一次粒子直徑分(fēn)布情況（如右圖）可(kě)知，粒度分(fēn)布因比表面積的(de)不同而異

産品簡介

       REOLOSIL是使經過高(gāo)度精制的(de)四氯化(huà)矽在氫氧焰中高(gāo)溫加水(shuǐ)分(fēn)解而制成。生成的(de)二氧化(huà)矽經過脫氯化(huà)氫工序和(hé)冷(lěng)卻工序，然後調整堆積密度再進行包裝。
　　從反應到包裝，産品制造均通(tōng)過封閉系統在一元化(huà)管理(lǐ)下(xià)進行。

       REOLOSIL是日本德山（TOKUYAMA）公司生産的(de)氣相二氧化(huà)矽，這(zhè)是由5-50nm的(de)一次粒子組成的(de)粉體産品。利用(yòng)它的(de)表面構造和(hé)分(fēn)散後的(de)凝集構造，可(kě)使液态樹脂等增稠并具有觸變性。同時(shí)還(hái)可(kě)以用(yòng)于粉體材料的(de)流動性和(hé)防止固結，并作爲橡膠、彈性體的(de)補強填料，得(de)到廣泛的(de)使用(yòng)。此外，發揮它具有的(de)高(gāo)純度和(hé)超細微粒子這(zhè)一特征，正在多(duō)種領域得(de)到應用(yòng)。
